Заглушка ЗНГ-1800-П



Описание изделия

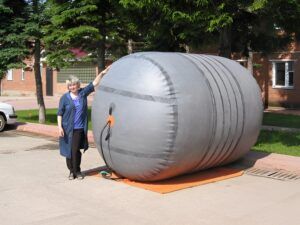

Пневмозаглушка ЗНГ-1800-ПЗаглушка ЗНГ-1800-П предназначена для герметизации полости труб газопроводов (нефтепроводов) и водопроводов (канализации) при производстве огневых и газоопасных работ.
Заглушки изготавливают из ткани с ПВХ покрытием.

Обозначение заглушки для трубопровода условного диаметра 1800 мм:

ЗНГ-1800-П ТУ 13.96.14 – 002 – 63557181 – 2019

Заглушки могут эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 60°С (кратковременно до плюс 90°С).

Технические характеристики заглушки

Рабочее избыточное давление в заглушке, установленной в трубу, кПа (кгс/см2) – 50 (0,5).

Максимальное давление подпора жидкости в трубопроводе, кПа (кгс/см2) – 7 (0.07).

Длина заглушки – 2000 мм, масса – не более 20.0 кг.

Заглушка представляет собой надувную оболочку цилиндрической или эллипсоидной формы с герметизирующими и уплотнительными поясами. Заглушка имеет резиновый шланг для наполнения воздухом, ручки для переноса и установки ее в полость трубопровода.

 Маркировка

 Каждая заглушка имеет маркировку, выполненную на ярлыке водостойкой краской и содержащую:

  1. условное обозначение заглушки;
  2. рабочее давление;
  3. наименование предприятия-изготовителя;
  4. дату изготовления (месяц, год);
  5. порядковый номер;
  6. штамп ОТК.

       Пример маркировки: ЗНГ-1800-П

       Раб. давление 50 кПа (0,5 кгс/см2)

       ООО “ЭКО-РТИ-Холдинг”

      1197.10.2021

  • ЗНГ-1800-П – условное обозначение заглушки;
  • 50 кПа (0,5 кгс/см2) – рабочее давление воздуха в заглушке, размещенной в трубопроводе;
  • ООО “ЭКО-РТИ-Холдинг” – наименование предприятия-изготовителя;
  • 1197 – порядковый номер;
  • 10 – месяц изготовления;
  • 2021 – год изготовления.

Примечание – Первый номер изделия каждого типоразмера присва­ивается в начале каждого года.

С этим товаром покупают

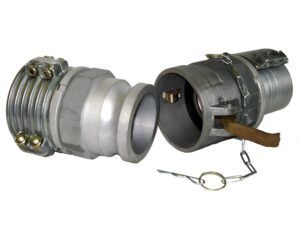

Камлоки

Камлоки

Цена: от 100 руб/шт

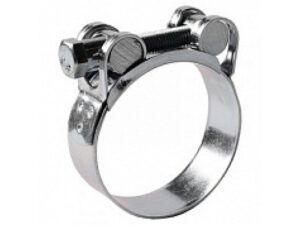

Силовые хомуты

Силовые хомуты

Цена: от 50 руб/шт

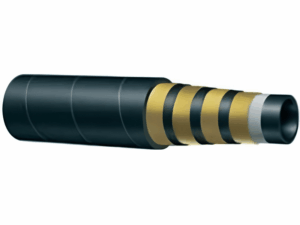

Дюритовые рукава
