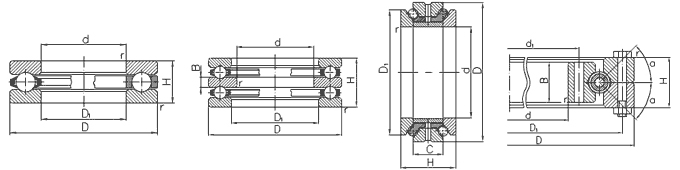

Подшипники шариковые упорные

Однорядные:

• 8000 — основного конструктивного исполнения. Наиболее распространенные изделия. Например, упорный подшипник 8206. По международной нумерации, которая применяется при маркировке импортных подшипников она обозначается как 51000 (подшипник 51205 — аналог нашего 8205).
• 18000 — со свободным самоустанавливающимся и подкладным кольцами. Наличие последнего позволяет компенсировать технологические погрешности обработки опорной поверхности корпуса. Например, подшипник 18210 (или 53204U по международной номенклатуре).
• 28000, 188000, 958000 — специальной конструкции (очень редкие).
• 88000, 868000 — бессепараторные (также практически не применяются).
• 688000 — с кожухом (закрытые), например, выжимные подшипники 688811 и 688911.
• 876000, 948000 — без колец.
• 218000 — с конусным посадочным отверстием.
• 308000 — без одного кольца.
• 98000, 9588000 — закрытого типа, например, упорный подшипник 9588214.

Двойные:

• 38000 — с тремя кольцами.
• 48000 — с подкладными кольцами.
• 58000, 908000 — с тремя кольцами.
• 538000 — бессепараторные.

Односторонние упорные шарикоподшипники содержат тугое кольцо с дорожкой качения, устанавливаемое на вал, комплект шариков с сепаратором, а также свободное кольцо с дорожкой качения, устанавливаемое в корпус. Свободное кольцо может иметь плоскую или сферическую опорную поверхность. Подшипники со сферическим свободным кольцом могут компенсировать начальный перекос, если их использовать совместно с подкладным кольцом, имеющим соответствующую сферическую поверхность. Сферическое подкладное кольцо необходимо закладывать отдельно. Подшипники этого типа являются разъемными, их монтаж прост, так как элементы можно монтировать индивидуально.

Двойные упорные шарикоподшипники могут воспринимать двусторонние осевые нагрузки и соответственно использоваться для двусторонней фиксации вала. Они не должны подвергаться радиальной нагрузке. Двусторонние упорные шарикоподшипники содержат одно тугое кольцо с дорожкой качения на каждой поверхности кольца, два комплекта шариков с сепараторами, а также два свободных кольца с дорожкой качения. Подшипники этого типа являются разъемными. Свободные кольца и комплекты шариков и сепаратора – такие же, как у соответствующих одинарных подшипников. Подшипники шариковые упорные допускают значительно меньшую частоту вращения по сравнению с другими типами шариковых подшипников, так как дорожки качения могут воспринимать лишь ограниченные центробежные нагрузки, возникающие при движении шариков.

Сепаратор у упорного подшипника может быть двух конструкций — полностью закрытый, цельный, в каждом отверстии сидит отдельный шарик и штампованый из жести, так называемый «открытый», в котором отдельных посадочных гнезд под шарики нет. Первый вариант обходится производителям значительно дороже, поэтому упорные подшипник с таким сепаратором — редкость. Вместе с тем, применение изделия с «открытым» сепаратором при высоких скоростях вращения крайне не рекомендуется, поскольку перемычки могут попросту не выдержать нагрузки и все шарики соберутся в одну «кучу», что, помимо выхода из строя самого подшипника, может привести к поломке дорогостоящего оборудования. В таких случаях рекомендуется покупать высококачественные дорогие подшипники импортного производства — с литым сепаратором (каждый шарик в отдельном «гнезде»), возможно повышенной степени точности (/Р4 справа от номера).

Применяются в тихоходных редукторах, в шпинделях и вращающихся центрах металлорежущих станков, в домкратах, задвижках, поворотных устройствах и т.п. Упорно-радиальные шариковые подшипники устанавливают в качестве поворотных опор.
